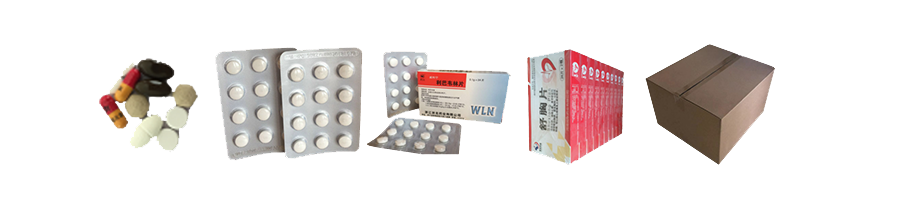

DHL500高速泡罩装盒捆扎开装封箱生产线速度上限500板/分钟、400盒/分钟、60捆/分钟及5箱/分钟，可运用于大规模生产。通过旋转机械手移送装置，将格栅推板输送带中板块，依次吸取，两次吹放入双轨输送至装盒机双伺服料库,比原有单轨泡罩输送进料再伺服落入装盒机料仓方式，在原有单机泡罩输送稳定线速度上，经旋转机械手装置实现双轨进料方式。在不改变原有输送线稳定线速度上，实现单轨至双轨产量倍增，实现泡罩装盒包装产量大化。
整条泡罩装盒生产线融入国际先进技术理念，基于成熟技术基础上，实现整个包装工艺的高效性，整合高速泡罩包装机，装盒机各种优势，高速生产同时，保证快速更换模具及同种规格实现（1-3）板/盒，人性化切换模式，省时省力。
|
|
操作参数可灵活改变，可实现不同产品规格的迅速切换，产品规格参数储存在菜单储存器。 |
||
|
|
创新设计单轨输送系统实现双轨入双库方式，突破单轨入库产能实现同速输送产量倍增目的。 |
||
|
|
采用折边动作机构、大直径透明胶纸圈，不对箱边造成损坏，更换次数少，节省时间，实现产量倍增。 |
||
|
|
实现一体机内外包分体组合式设计，装箱机结构简单紧凑，满足GMP要求。 |
||
|
|
人机界面多任务生产模式，既能完成泡罩机、旋转机械手、装盒机操作，也可实现在线检测系统操作，实现智能化工控系统多任务生产模式。 |
||
|
|
独创高速装盒机推杆自动循环加油润滑系统，既起到推杆润滑降噪作用，又将油物回收过滤循环利用，起到环保作用。 |
||
|
|
开箱装箱一体机形式，简单调整顺畅的关箱机构，X/Y轴抓取结构。来料按装盒规格方式码垛，按客户需求排列方式，可采用气缸也可选用松下伺服电机。 |
||
|
|
三个编码器跟随动作，实现同步旋转机械手在公转自转下保持六吸盘平行状态下刚好吸取纵向3板板块，旋转机械手在旋转吸附中既要避开吸盘与格栅碰撞又要避开吸附住板块与后面格栅碰撞，直接在运动过程中完成格栅输送上板块移送完成无缝同步衔接。 |
||
|
|
设备的机械驱动和产品区域隔离，产品不会掉落在机器里，便于清洗，便于操作人员进入和观察各个工位。产品操作平稳、快捷、可控。 |
||
|
|
装盒机二次检测，保证成品输出。 |
||
|
|
纸箱储存量大，标准可储存100个左右的纸箱。 |
||
|
|
人机界面可工控组网，远程监控，完成数据传输、参数修改、采集、存储及打印。 |
||
|
|
整线各功能区分隔设计，采用德国进口光电眼跟踪、检测自动控制整条线运行。 |
||
|
|
全线各工位动作有极高的电子自动同步性，使整线的运行更协调，更平衡，机器的结构简单，维护保养方便，低分贝设计，人机工程学应用。 |
||
|
|
本线集高速泡罩包装机、高速装盒机包装于一体,操作简单.PLC可编程控制,触摸式人机界面。 |
||
|
|
控制面板未触摸屏显示操作界面，自动化程度高、控制范围广、控制精度高、控制反应灵敏、稳定性好。 |
||
|
|
设备外罩全部采用优质304不锈钢罩壳和铝合金钢化玻璃防护门组成。铝合金钢化玻璃防护门内置施耐德门磁开关（通过CE认证）保护，机器正常生产过程中开启防护门，机器将自动停止工作，保障操作人员安全。 |
|
DPH320HⅡ 全伺服高速辊板泡罩包装机 |
|||
|
项目 |
参数 |
单位 |
|
|
成形面积 |
320X280 |
mmxmm |
|
|
成形深度 |
≤12 |
mm |
|
|
包装材料 |
药用PVC |
0.25X320 |
mmxmm |
|
热封铝箔 |
0.02X320 |
mmxmm |
|
|
XWZ400 智能高速装盒机 |
||
|
项目 |
参数 |
单位 |
|
板块尺寸(LXWXH) |
(65-105)X(30-70)X(4-12) |
mm |
|
纸盒尺寸(LXWXH) |
(70-190)X(35-75)X(16-70) |
mm |
|
说明书尺寸(LXW) |
(100-260)*(100-190) |
mm |
|
生产能力 |
泡罩机 300-600板/min 装盒机 100-400盒/min | 板/min 盒/min |
|
耗气量 |
≥0.8 |
m³/min |
|
压缩空气压力 |
0.5-0.7 |
Mpa |
|
电源总功率 |
＞37 |
KW |
|
电源三相五线 |
380/50 |
V/Hz |
|
XWK650 捆扎机 |
||
|
项目 |
参数 |
单位 |
|
生产能力 |
30-60（根据盒子尺寸及层数而定） |
捆/min |
|
耗气量 |
≥0.6 |
m³/min |
|
压缩空气压力 |
0.5-0.7 |
Mpa |
|
电源总功率 |
3 | KW |
|
电源三相五线 |
220/50 |
V/Hz |
|
XWK900 开装封箱机 |
||
|
项目 |
参数 |
单位 |
|
生产能力 |
≤5 |
箱/min |
|
耗气量 |
≥0.6 |
m³/min |
|
压缩空气压力 |
0.5-0.7 |
Mpa |
|
电源总功率 |
7.5 | KW |
|
电源三相五线 |
380/50 |
V/Hz |
|
DHL500 高速泡罩装盒一体机参数 |
|
|
出厂日期 |
出厂编号 |
|
重量8800kg |
|
|
执行标准号 JB/T10169-2014 |
JB/T 10640-2006 |
|
乐鱼（中国）官方 |
|
适用包装材料的规格
| 卷型包装材料 | PVC/PVDC/PET/PE/ACLAK | 单面涂胶铝箔（PTP）背封材料 |
| 厚度 | 0.2-0.5mm（通常0.25-0.3 mm） | 0.02-0.025 mm |
| 卷筒内径 | 70-76mm | 70-76mm |
| 卷筒外径 | 600mm | 350mm |
